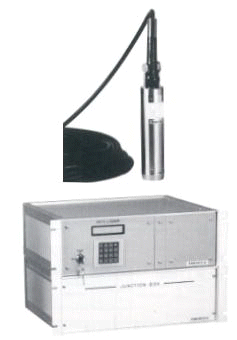

検
出
器 |
検出方式 |
水晶振動子式 |
| 取付方式 |
懸垂型 |
型名
測定範囲 |
QWL-10：0〜10m
QWL-20：0〜20m
QWL-30：0〜30m
QWL-50：0〜50m
QWL-100：0〜100m |
| 精度 |
±0.02 %/F.S以下 |
| 出力周波数 |
無負荷時周波数 35.5kHz
最大周波数変化 4000Hz |
| 温度特性 |
温度零点変化 0.0007
%FS/℃
温度感度シフト 0.0049 %FS/℃ |
| 温度補正 |
クォーツ式温度計による |
| 過負荷 |
120 % |
| 周囲温度条件 |
-10〜+40℃、ただし氷結しないこと |
| 重量 |
約3kg(本体) |
変
換
器 |
形名 |
QWL-940A： 4〜20mA出力
QWL-940AB：4〜20mA・BCD出力
QWL-940B： BCD出力
QWL-940BP：BCD出力・プリンタ付 |
| 入力信号 |
検出器よりの周波数信号 |
外部出力
（選択） |
アナログ：4〜20mA 最大 2量
デジタル：BCD 4桁 無電圧接点 最大 2量
オープンコレクタ 30V 20mA MAX
警報出力：最大 3量
オープンコレクタ 30V 20mA MAX |
| 処理機能 |
平均演算、レベル加減 |
| 表示 |
7セグメント 液晶(LCD) 20桁 2行 |
| 電源 |
AC100V ±10 % 50/60Hz 50VA
DC12V (10.5〜16.5V) 200mA以下 |
中
継
ボ
ッ
ク
ス |
形名 |
QB-100：屋外・防滴・壁掛形
QB-1LS：屋内・ラックマウント |
| 避雷素子 |
CP-C1 1組、CP-B1 1組 |
| 大気開放 |
エアーフィルタ（センサ側のみシリカゲル入） |
| 外部寸法 |
QB-100：300W×320H×120D
QB-1LS：480W×150H×350D |
