工事の安全性及び経済性を確認し、掘削に伴う周辺地山や支保工の変位、および応力の変化を測定･把握します。
|
計測機器の一覧
| 計測項目 |
使用計器 |
| 内空変位 |
トンネル壁面間距離の変化や変位 |
マイクロクリープメータ |
| 地中変位 |
地上など区外から測定する水平変位や鉛直変位 |
層別沈下計 |
| 挿入型傾斜計 |
| 多段式傾斜計 |
| トンネル坑内から測定する相対変位 |
岩盤変位計 |
| 地中応力 |
地中応力変化 |
掘削に伴う周辺地山内応力変化 |
土圧計 |
| 間隙水圧 |
地中の間隙水圧状態 |
間隙水圧計 |
| 支保工部材に作用する荷重及び応力 |
ロックボルトの軸力 |
ロックボルトの軸力分布 |
ひずみゲージ測定ロックボルト |
| 座金部分の軸力 |
センターホール型荷重計 |
| コンクリート応力 |
吹付けコンクリート応力 |
埋込型ひずみ計 |
| 覆行コンクリート応力 |
鉄筋計 |
| 埋込型ひずみ計 |
| 鋼アーチ支保工応力 |
支保工応力、部材力 |
ひずみゲージ |
| 地山荷重 |
覆工に作用する地山荷重 |
土圧計 |
| 背面水圧 |
間隙水圧計 |
| 周辺に与える影響 |
地表面および構造物の挙動測定 |
地表面の沈下、隆起 |
連通管式変位計 |
| 層別沈下計 |
| 構造物の沈下、隆起、傾斜 |
連通管式変位計 |
| 据置型傾斜計 |
| 地表面の移動 |
伸縮計 |

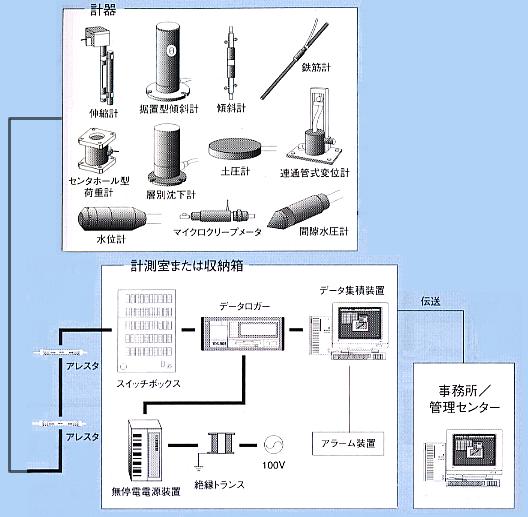

| 計測システム図 |
|
|
|
