山留めの計測


山留め工事施工時の主な管理項目としては、地盤の沈下・移動・変位・地下水の変動山留め壁に作用する側圧、山留め架溝の変形・圧力などがあります。これらの挙動を監視し、危険な変化を事前に把握して速やかに対応する必要があり、コンピュータとデータロガーを使用したオンライン計測を行います。



計測機器の一覧
計測の対象 計測項目 使用計器
山留め壁 側圧 土圧計
間隙水圧計
壁の変形および応力 表面ひずみ計
鉄筋計
挿入式傾斜計
固定式傾斜計
多段式傾斜計
連続壁コンクリート打設時温度 熱電対
アンカ軸力 センターホール型荷重計
切梁 切梁軸力 圧力計
センターホール型荷重計
切梁ひずみ 表面ひずみ計
切梁温度 熱電対、温度計
腹起し 腹起し応力 表面ひずみ計
根切底 底部の土の浮き上がり 地盤変位計
地下水位 水位計
間隙水圧 間隙水圧計
周辺地盤 沈下 層別沈下計
側方変位 挿入式傾斜計
多段式傾斜計
地下水位 水位計
周辺構造物 沈下 連通管式変位計
傾斜 固定式傾斜計
亀裂 亀裂変位計

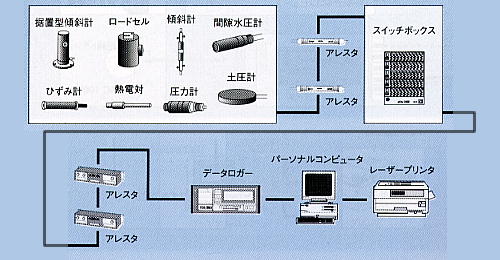

計測システム図
